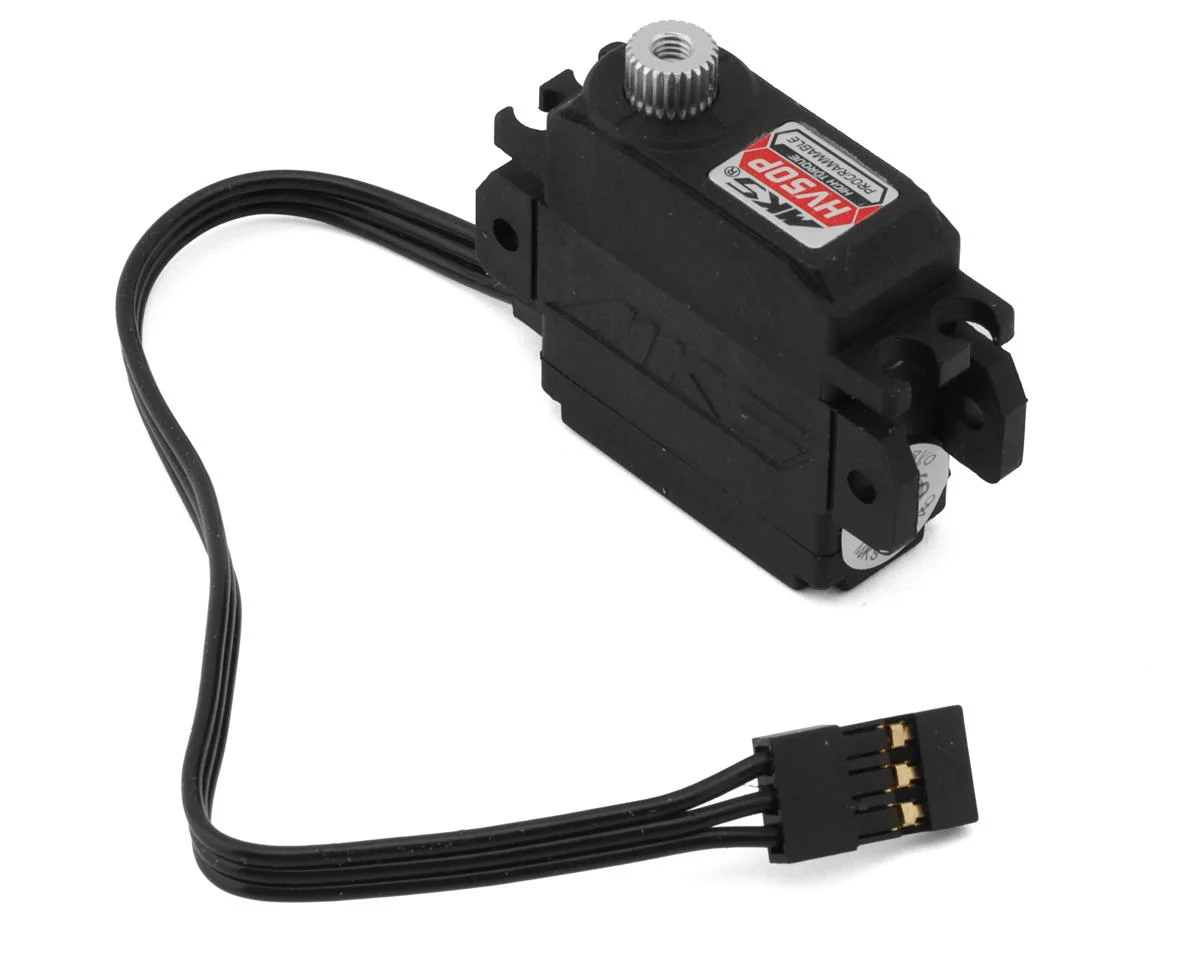

MKS HV50P Digital Microservo 1:12 Pan Car

MKS Produktbeschreibung
Ultrastarkes und superschnelles, programmierbares Digital Mikroservo mit Metallgetriebe und zweifach kugelgelagerter Abtriebswelle. Das Servo wurde speziell für Straßenrennwagen im Maßstab 1:12 konzipiert und in Zusammenarbeit mit Europameister Max Mächler entwickelt. Für den einfachen Einbau in verschiedene Fahrwerkstypen ist das Servo in einem Kunststoffgehäuse untergebracht, das sowohl mit normalen Füßen als auch mit Füßen für flache Montage ausgestattet ist.
Erhöhte Versorgungsspannung 3,7-7,4 V (Nennspannung), Betriebsspannung 3,5-8,4 V.
Mit dem USB-Programmierer/Interface für DSP-1 Servos und dem PC-Bedienprogramm können Sie eine Vielzahl von Servoparametern programmieren:

STANDARDFUNKTIONEN

• Dead Band (Totzone): Der Signalwert kann sich unter Umständen ändern, ohne die Position der Abtriebswelle/des Servohebels zu beeinflussen. MKS Standardwert = 1μs oder 1.2μs
• Lock (Schließen): Einstellung des Servoverhaltens, wenn es kein Steuersignal empfängt - Hält die Position, die dem zuletzt empfangenen Signal entspricht / Der Motor ist frei, das Servo hält keine Position.
• Max. Duty (Max. Leistung): Die Motorleistung wird durch diesen Wert begrenzt - er begrenzt die maximale Leistung des Servomotors.
• Pulse Lower (Min. Impulsbreite): Die untere Grenze der Steuerimpulsbreite und die entsprechende Größe des Servoausschlags werden durch diesen Wert begrenzt.
• Neutral (Neutrallage): Stellt die Breite der Steuerimpulse in der Neutrallage/Mittelstellung des Servos ein.
• Pulse Upper (Max. Impulsbreite): Die obere Grenze der Steuerimpulsbreite und die entsprechende Größe des Servoausschlags werden durch diesen Wert begrenzt.
• Boost (Anlauf): Motorleistung beim Anlauf aus dem Stand. Je höher der Wert, desto stärker startet der Motor.

FORTGESCHRITTENE FUNKTIONEN

• Left Angle (Winkel links): Max. Servoausschlaggröße links.
• Right Angle (Winkel rechts): Max. Servoausschlaggröße rechts.
• Reversion (Reverse): Kehrt die Richtung des Servoausschlags um.
• Allow Uncont (Fail-Safe einschalten): Fällt das Steuersignal aus, wird beim Servo die voreingestellte Notposition aktiviert, die dem Wert " Uncontrolled Position" entspricht.
• Uncontrolled Pos (Notausschlag): Wenn die Option " Allow Uncont" (Fail-Safe aktivieren) eingeschaltet ist, wird Fail-Safe des Servos im Fall eines Signalverlustes eingestellt.
• Uncontrolled Time (Wartezeit): Bei Signalverlust geht das Servo nach der Wartezeit "Uncontrolled Time" in die Notposition "Uncontrolled Position".

FEATURES
Servogröße: Micro
Servotyp: Digital
Programmierbar: Ja
Stellkraft mit 3,7 V [kg∙cm]: 3.75
Stellkraft mit 6.0V [kg∙cm]: 6.1
Stellkraft mit 7.4V [kg∙cm]: 7.5
Stellkraft mit 8.2 V [kg∙cm]: 8.3
Geschwindigkeit bei 3,7 V [s/60st.]: 0.157
Geschwindigkeit bei 6.0V [s/60st.]: 0.097
Geschwindigkeit bei 7.4V [s/60st.]: 0.079
Geschwindigkeit bei 8,2 V [s/60st.]: 0.071
Steuerimpulsbreite in der Neutrallage [µs]: 1520
Bildfrequenz [Hz]: 333
Totzone [ms]: 0.001
Servo-Getriebe: Metall
Kugellager: 2×
Hochvolt: Ja
Stromversorgung [V]: 3.7 - 8.4

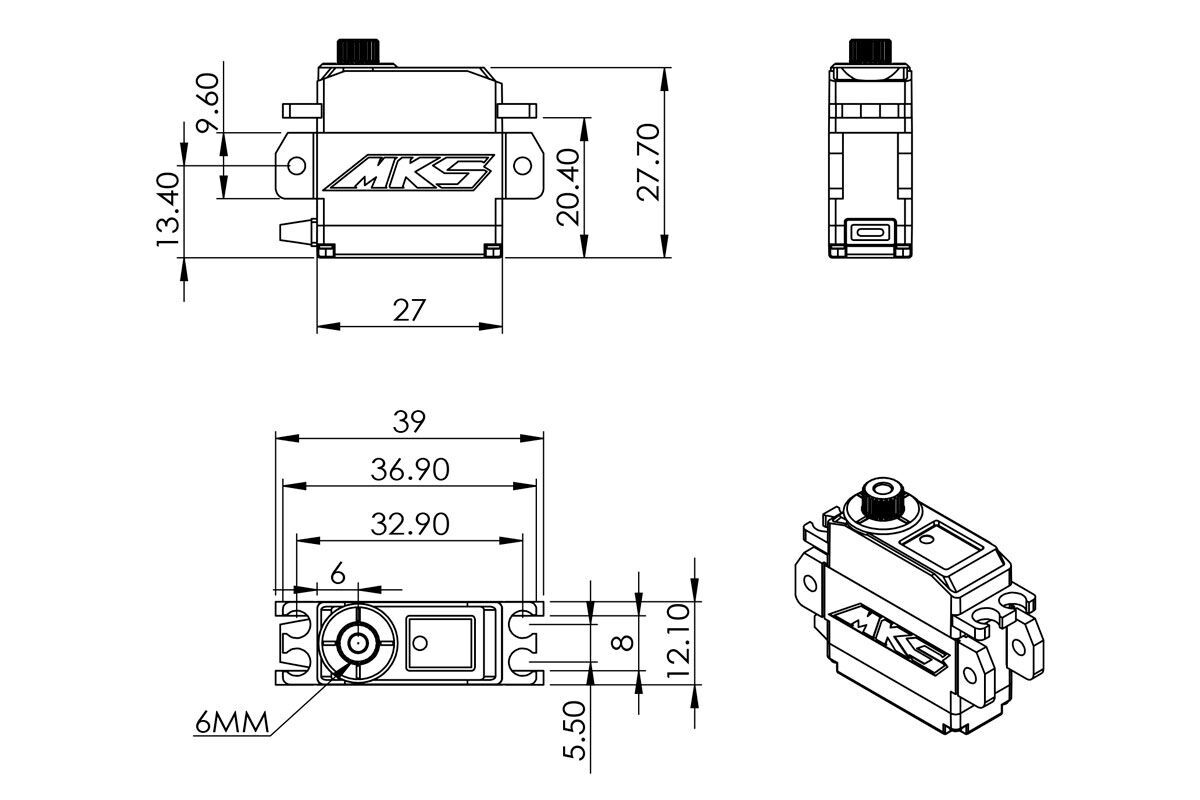

Länge [mm]: 27
Breite [mm]: 12.1
Höhe [mm]: 27.7
Gewicht [g]: 18.1
Bestimmt für: 1:12 Pan Car Straßenautos
