HUDY Setup System für 1:10 Formel Fahrzeuge
Produktinformationen "HUDY Setup System für 1:10 Formel Fahrzeuge"

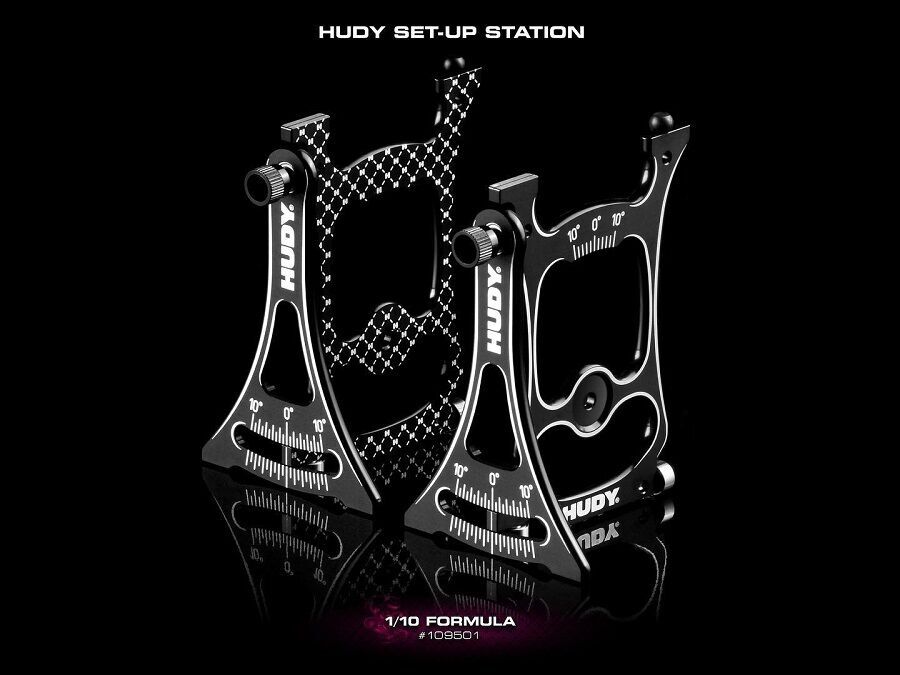

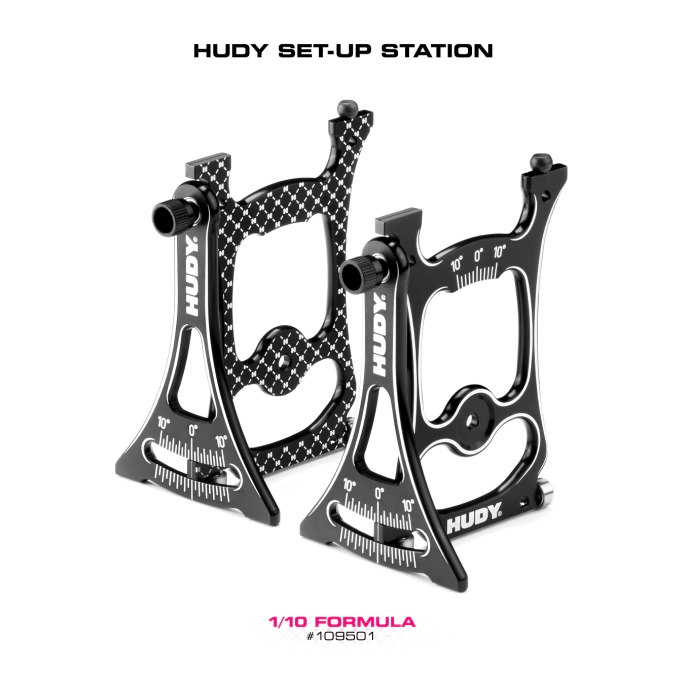

Dieses Aluminium Setup-System von HUDY ist speziell für Formel 1 Fahrzeuge designt worden. Man kann die Vorderachse dieser Fahrzeuge präzise einstellen und den Sturz, die Spur und den Nachlauf perfekt ablesen. Auch das genaue Einstellen des Lenkausschlages wird zu einem Kinderspiel.
Lieferumfang:
-
2 x Setup Messanzeiger für rechts und links
-
1 x Plexiglasplatte zum Ablesen der Spur
-
Muttern und Schrauben zur Montage des Systems
-
Karton zur Aufbewahrung
So funktioniert ein Setup-System bei einem 1:10 RC-Car
Für ambitionierte Fahrer im RC-Modellbau ist ein präzise abgestimmtes Fahrzeug der Schlüssel zum Erfolg. Ein Setup-System hilft dabei, Fahrwerksparameter exakt zu messen und gezielt einzustellen – für bessere Performance auf der Strecke. Hier erklären wir, wie man ein Setup-System bei einem ferngesteuerten 1:10 RC-Car richtig einsetzt.
Was ist ein Setup-System?
Ein Setup-System ist ein spezielles Messwerkzeug, das zur Fahrwerksvermessung eines RC-Cars dient. Es besteht in der Regel aus Messplatten, Messlinealen und Winkelanzeigen, die anstelle der Räder montiert werden. Damit lassen sich wichtige Parameter wie:
-
Spur (Toe-In/Toe-Out)
-
Sturz (Camber)
-
Nachlauf (Caster)
-
Lenkeinschlag (Ackermann)
präzise messen und justieren.
Schritt-für-Schritt-Anleitung: Setup-System einsetzen
1. Fahrzeug vorbereiten
-
Reifen abnehmen
-
Sicherstellen, dass alle Fahrwerkskomponenten frei beweglich sind
-
Fahrzeug auf einer ebenen Fläche positionieren
2. Setup-System montieren
-
Setup-Platten an den Achsschenkeln oder Radträgern anbringen (statt der Räder)
-
Darauf achten, dass die Platten fest und gerade sitzen
3. Spureinstellung messen
-
Mithilfe der Messskalen die Differenz zwischen Vorder- und Hinterkante der Setup-Platten ablesen
-
Über die Spurstangen die Toe-In (Vorspur) oder Toe-Out (Nachspur) exakt einstellen
4. Sturz kontrollieren
-
Die integrierte Camber-Lehre an den Setup-Platten nutzen
-
Negativen oder positiven Sturz je nach Streckenanforderung einstellen (üblich: -1° bis -3°)
5. Nachlauf und Lenkung justieren
-
Nachlaufwinkel mit Hilfe spezieller Caster-Tools oder anhand der Setup-Daten kontrollieren
-
Ackermann (Lenkgeometrie) prüfen und ggf. anpassen
6. Doppelte Kontrolle
-
Nach jeder Verstellung noch einmal messen
-
Setup symmetrisch auf beiden Seiten einstellen
7. Setup dokumentieren
-
Alle Werte schriftlich festhalten (Setup-Sheet)
-
So lassen sich Setups für unterschiedliche Strecken oder Bedingungen leicht reproduzieren
Warum ist ein Setup-System so wichtig?
Ein exakt eingestelltes Fahrwerk sorgt für:
-
Mehr Fahrstabilität
-
Besseres Kurvenverhalten
-
Gleichmäßigen Reifenverschleiß
-
Planbare Performance auf unterschiedlichen Streckenbelägen
Gerade im Wettbewerbsbereich des 1:10 RC-Car Sports (z. B. Touring Cars oder Buggy-Klasse) ist ein gutes Setup der Unterschied zwischen Sieg und Niederlage.
Tipp: Regelmäßig prüfen
Auch nach Crashs oder intensiven Einsätzen empfiehlt es sich, das Fahrzeug mit dem Setup-System neu zu vermessen. Kleinste Abweichungen können das Fahrverhalten deutlich verändern.
